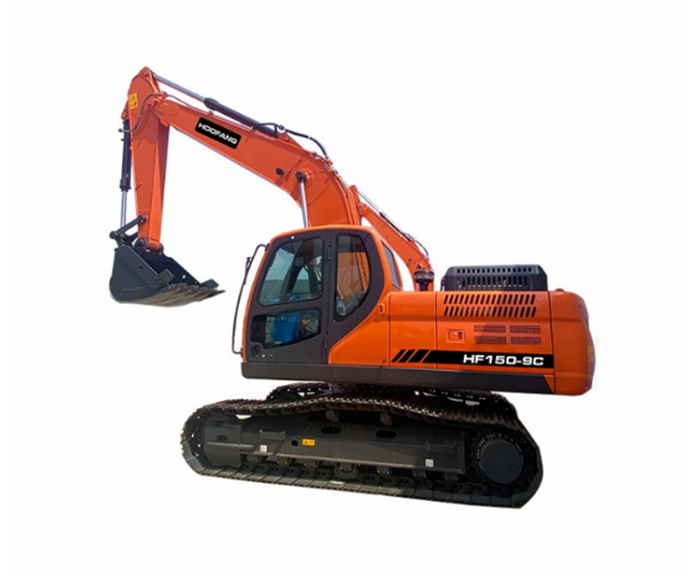

HF150-9C-山东弘方液压科技集团有限公司
21/04/28 10:04:04
概述
同吨位装备中，综合性能优异的 HF150-9C，装备涵盖同类产品所有优点，核心部件性能在原有基础上再次强化，为客户创造更高价值。
l 应用范围
土方工程、市政、道路工程
l 高燃油效率
自主研发的电子控制式发动机，具备多重 燃油过滤系统，提升发动机耐久性。配合 独特的EPOS(智能控制系统)、SPC(智能 节油)技术根据实际使用环境条件，可自 由选择(P.Mode/S.Mode/E.Mode)+SPC 六种模式，充分利用输出功率，有效降低 运营成本。
l 高效率的液压系统
液压系统整体性能与发动机的输出功率 合理匹配，大幅降低能量损失。
l 坚固耐用的前部体
连接部位采用一体式铸造，加强关键部位板厚，优化结构大大提升了耐久性。
l 全自动燃油加热
寒冷地区自动开启燃油加热功能，防止燃油遇冷凝固。
特点：
通过更先进的设计程序及反复严谨的模拟测试，提高可靠性
利用更先进的电脑三维设计，历经多次可靠性测验大大的延长了装备的使寿命，为客户 创造更高的附加价值。
l 大小臂强化设计
通过大臂底板一体化设计， 减少大小臂焊接点，并改善结构避免应力集中。同时通 过关键部位板厚加强，以提高大小臂结构稳定性和耐久性，更能够适应恶劣工况
l 多重油滤系统
三层油滤系统增强燃油过滤性能，使发动机适应劣质油品能力提升，降低故障率，大幅节约维修费用。
l 改良的油缸
提高前部工作装置的油缸品质耐久性，降低维修成本，确保长久持续作业。
油缸密封圈采用双唇密封结构，密封性更好。
l 优化冷却系统
冷却系统中使用中冷器装置，大幅提升对空气冷却效果，提高燃油效率。
|
工作重量 |
||
|
动臂 |
mm |
4600 |
|
斗杆 |
mm |
2500 |
|
铲斗 |
m³ |
0.53/0.58 |
|
履带板 |
mm |
600 |
|
工作重量 |
ton |
*13.85/14.10 |
|
接地比压 |
kg/c㎡ |
*0.35/0.36 |
|
外观尺寸及工作范围参数 |
||
|
尾部回转半径 |
（mm） |
2200 |
|
运输高度（至动臂顶部） |
（mm） |
2476 |
|
运输高度（至软管顶部） |
（mm） |
2980 |
|
运输长度 |
（mm） |
7662 |
|
运输宽度 |
（mm） |
2530 |
|
配重离地间隙 |
（mm） |
894 |
|
总高（至驾驶室顶部） |
（mm） |
2773 |
|
转台宽度 |
（mm） |
2540 |
|
驾驶室高度（转台以上） |
（mm） |
832 |
|
驾驶室全宽 |
（mm） |
1004 |
|
导向轮和驱动轮中心距离 |
（mm） |
2780 |
|
履带长度 |
（mm） |
3495 |
|
总宽 |
（mm） |
2590 |
|
履带宽度 |
（mm） |
600 |
|
履带高度 |
（mm） |
795 |
|
最小离地间隙 |
（mm） |
410 |
|
最大挖掘距离 |
（mm） |
8305 |
|
在地面的最大挖掘距离 |
（mm） |
8160 |
|
最大挖掘深度 |
（mm） |
5625 |
|
最大装载高度 |
（mm） |
6300 |
|
最小装载高度 |
（mm） |
2175 |
|
最大挖掘高度 |
（mm） |
8750 |
|
铲斗销轴最大高度 |
（mm） |
7540 |
|
最大垂直壁挖掘深度 |
（mm） |
4650 |
|
最大垂直半径 |
（mm） |
5395 |
|
最小挖掘距离 |
（mm） |
290 |
|
最小回转半径 |
（mm） |
2207 |
|
铲斗伸张角度 |
（°） |
179 |
|
8英尺平坦地面最大挖掘深度 |
（mm） |
5625 |
|
8英尺平坦地面最小挖掘半径 |
（mm） |
2437 |
