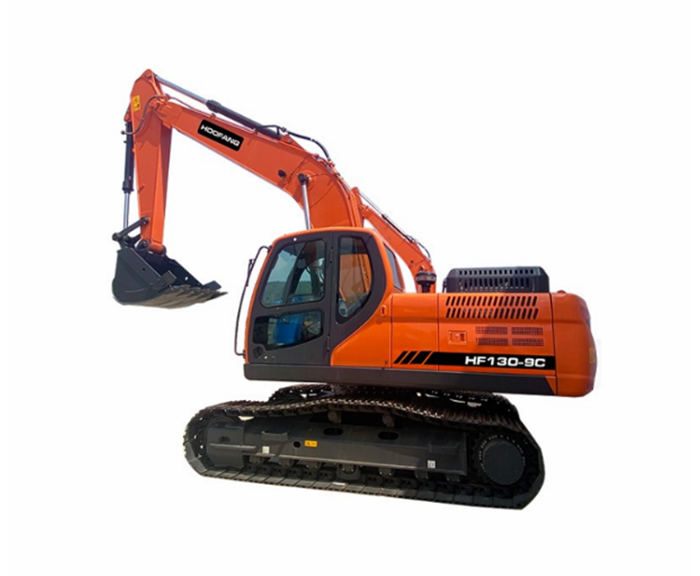

HF130-9C
概述
核心部品品质强化的13吨级新产品 HF130-9C，具有工作速度快，燃油效率高， 品质耐久，底盘稳定性强等优点， 为客户带来更高收益
l 应用范围
土方基础建设、农村建设、市政工程。
l 适应劣质优品
提高油滤系统的过滤效率，并针对关键部位增加耐 磨、耐腐蚀性材料涂层，使其对劣质油品的适应能力
大大提高。
l 底盘的稳定性
采用15吨级标准底盘，600mm宽履带板，为装备施 工提供稳固的“基础”。
l 高效率液压系统
液压系统整体性能与发动机的输出功率合理匹配， 大幅降低能量损失。
l 燃油
自主研发的电子控制式发动机，具备多重燃油过滤 系统，提升发动机耐久性。配合特有的EPOS(智能控 制系统)、SPC(智能节油)技术根据实际使用环境条 件，可自由选择(P.Mode /S.Mode / E.Mode) + SPC六 种模式，充分利用输出功率，有效降低运营成本。
特点
通过更先进的电脑三维设计和各种模拟实验，再经过反复的配合验证和装备的可靠性 测验延长装备的使用寿命，为顾客创造更高的附加价值。
l 高效率的液压泵
安装大容量，高效率的进口 液压泵，作业效率提升；并 使用大容量齿轮泵，实现先导操控。
l 精巧的回转马达
精巧的回转马达使回转摇 摆明显减小，提供更强劲 的回转扭矩，从而实现高 效的工作性能。
l 发动机耐久性提升
通过冷却器、空气滤清器、多 重燃油系统的适用，提高了发动机 耐久性。
l 多重油滤系统
三层油滤系统增强燃油过滤性能，使发动机适应劣质油 品能力提升，降低故障率，大幅节约维修费用。
l 久经考验的液压部品
通过液压系统的主要部件、管路、油缸密封等品质的改 善，有效降低随使用时间增加而带来的漏油故障率。大幅度的延长装备使用寿命。
l 稳定的底盘
增加底盘长度，使用600mm宽履带板，增加工作 稳定性和泥泞道路的行走能力。
l 大小臂强化设计
通过大臂底板一体化设计，减少大小臂焊接点，并改善结 构避免应力集中。同时通过关键部位板厚加强，以提高大小臂结构稳定性和耐久性，更能够适应恶劣工况。
l 耐磨性衬套
衬套表面应用自润滑涂层，可达到润滑及清理碎屑的效果，以改善抗咬合性，提高部品使用寿命。
l 铲斗
标配贴合挖掘轨迹的0.53m3 的铲斗，保证综合油耗的前提下，充分发挥工作效率。
l 改良的油缸密封方式
提高前部工作装置的油缸品质耐久性，降低维 修成本，确保长久持续作业。
油缸密封圈采用双唇密封结构，密封性更好更 突出。
|
工作重量 |
||
|
动臂 |
mm |
4600 |
|
斗杆 |
mm |
2260 |
|
铲斗 |
m³ |
0.53 |
|
履带板 |
mm |
600 |
|
工作重量 |
ton |
13.11 |
|
接地比压 |
kg/c㎡ |
35.3 |
|
外观尺寸及工作范围参数 |
||
|
尾部回转半径 |
（mm） |
2130 |
|
运输高度（至动臂顶部） |
（mm） |
2750 |
|
运输高度（至软管顶部） |
（mm） |
2835 |
|
运输长度 |
（mm） |
7605 |
|
运输宽度 |
（mm） |
2590 |
|
配重离地间隙 |
（mm） |
895 |
|
总高（至驾驶室顶部） |
（mm） |
2775 |
|
转台宽度 |
（mm） |
2540 |
|
驾驶室高度（转台以上） |
（mm） |
835 |
|
驾驶室全宽 |
（mm） |
1265 |
|
导向轮和驱动轮中心距离 |
（mm） |
2780 |
|
履带长度 |
（mm） |
3495 |
|
总宽 |
（mm） |
2590 |
|
履带宽度 |
（mm） |
600 |
|
履带高度 |
（mm） |
795 |
|
最小离地间隙 |
（mm） |
410 |
|
最大挖掘距离 |
（mm） |
7955 |
|
在地面的最大挖掘距离 |
（mm） |
7805 |
|
最大挖掘深度 |
（mm） |
5380 |
|
最大装载高度 |
（mm） |
6015 |
|
最小装载高度 |
（mm） |
2500 |
|
最大挖掘高度 |
（mm） |
8320 |
|
铲斗销轴最大高度 |
（mm） |
7190 |
|
最大垂直壁挖掘深度 |
（mm） |
3020 |
|
最大垂直半径 |
（mm） |
6495 |
|
最小挖掘距离 |
（mm） |
1270 |
|
最小回转半径 |
（mm） |
2610 |
|
铲斗伸张角度 |
（°） |
173 |
