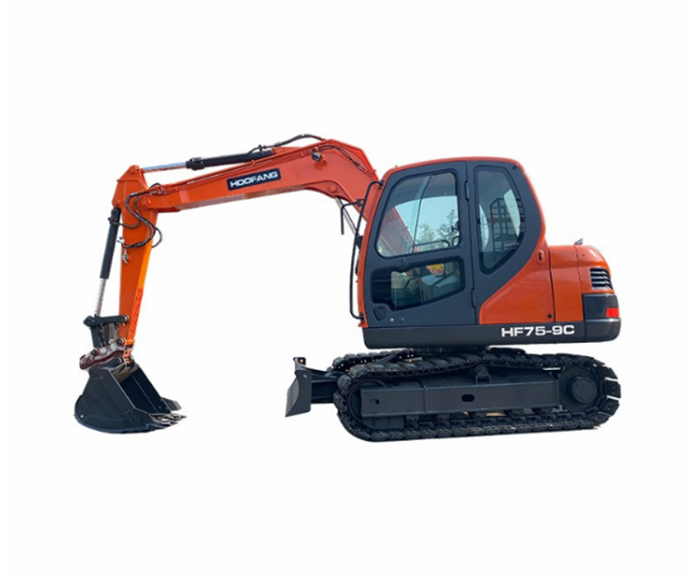

概述
经济耐用的小型挖掘机。操作灵活，输出动力稳定，结构配置的可 靠性及耐久性，得到多年市场的验证。舒适性高，并且折旧残值高， 特别适合新入行的各种客户。
l 应用范围
市政建设，公路和农林牧业。
l 中大型DX系列驾驶室
配备外观大气，内部舒适便利的驾驶室， 具有低噪音，视野开阔等特点。
l 防震悬浮座椅
可根据驾驶员体重自动调节高度，同时可进行前后双方向调整，减少驾驶员疲劳， 提高工作效率。
l 高效率的液压系统
液压系统整体性能与发动机的输出功率合理匹配，大幅降低能量损失。
l 过滤系统强化
新增燃油预滤器和空气预滤，确保发动机品质耐久性。
l 电动燃油加主泵
标配电动燃油加注泵，燃油加注省时省力。
特点
主要部件经过多年市场验证，确保装备可靠耐用。合理设计的加强前部工作装置，优化布局及结构，加强设计的上部体等，确保设备的可靠耐用。更深入，更贴近地满足中国小型机客户的需求。
l 强化设计的大小臂
大臂底板一体化设计，减少大小臂焊接点，并改善结构避免应力集中，以提高大小臂结构稳定性和耐久性。
l 强化结构的下部体
下支重轮组装为一体型，增加下部体稳定性，大大提高底盘结构强度。
优化结构设计的新型惰轮，采用一体铸造式工艺，简化组装环节，提高连接强度。
工作重量
动臂
mm
3620
斗杆
mm
1670
铲斗
m³
0.35
履带板
mm
450
工作重量
ton
7.42
接地比压
kg/c㎡
0.35
外观尺寸及工作范围参数
尾部回转半径
（mm）
1750
运输长度
（mm）
6030
轮距
（mm）
2110
履带长度
（mm）
2750
履带长度（至推土铲）
（mm）
3210
履带高度
（mm）
695
轨距
（mm）
1650
履带宽度
（mm）
2100
最小离地间隙
（mm）
370
机身宽度
（mm）
2130
运输宽度
（mm）
2180
推土铲宽度
（mm）
2100
推土铲高度
（mm）
418
运输高度
（mm）
2680
运输高度（到大臂）
（mm）
2610
最大挖掘距离
（mm）
6270
在地面的挖掘距离
（mm）
6115
最大挖掘深度
（mm）
4080
最大装载高度
（mm）
5170
最小装载高度
（mm）
2345
最大挖掘高度
（mm）
7100
铲斗销轴最大高度
（mm）
6150
最大垂直壁挖掘深度
（mm）
2670
最大垂直半径
（mm）
4750
8英尺平坦地面最大挖掘深度
（mm）
3725
8英尺平坦地面最小挖掘半径
（mm）
1120
最小挖掘距离
（mm）
560
最小回转半径
（mm）
1745
铲斗伸张角度
（°）
165
