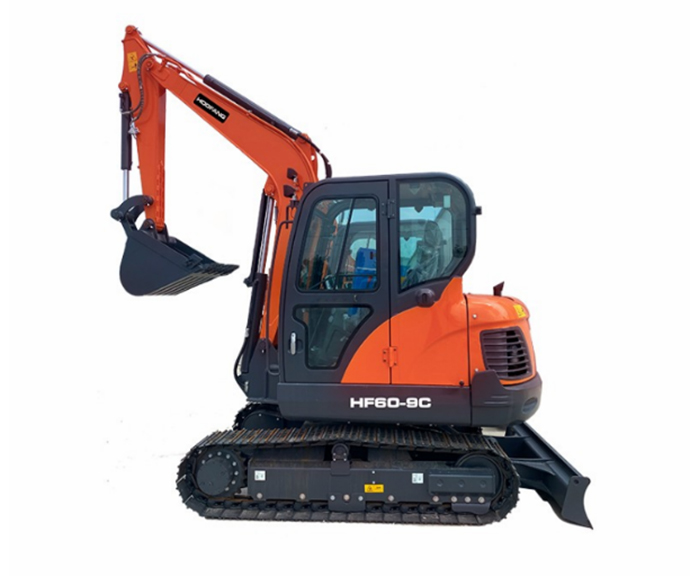

HF60-9C-山东弘方液压科技集团有限公司
21/04/28 10:04:04
概述
满足国三排放要求，迎合现代化城市建设，延续速度快，能耗低的特点，并兼具操控流畅，准确，稳定的特点，以缓解操作疲劳。
l 应用范围
老旧设施改造，管路电缆铺设，园林绿化，农业水利等
l 动力
洋马4TNV94L发动机，提供优秀燃油效 率及强劲动力。
l 液压系统
高精度液压”系统，更精密可控，确保长 期稳定输出效率。
l 燃油经济性
配置高效动力及液压系统的同时，通过自 动怠速等功能，优化燃油经济性。
l 品质耐久性
通过更先进的设计和反腐的验证提高可 靠性。
l 舒适性
准予中国客户操作习惯，兼具动作流畅， 准确，稳定的特点，降低疲劳度，提高操控感。
l 多层滤芯
双层过滤，净化发动机吸入的空气质量， 更好适应恶劣的工作环境。
特点
l 发动机
耐久性久经市场验证，优良的燃油效率，为装备带来更强动力。
l 新增自动怠速功能
操纵杆停止动作4秒，发动机自动转换为怠速运转，再次操作时，发动机立即恢复至原先转速， 可以降低燃料消耗及噪音总量。
l 大型推土铲
推土铲采用高耐久材料，宽型结构设计，帮助您进行培土作业。
l 强化设计的大小臂
大小臂减少焊缝，并改善结构避免应 力集中，大臂底板一体化设计，以致提高大小臂结构稳定性和耐久性。
l 底盘结构优化
底盘新式结构设计，减少应力集中点，提高装备 的耐久性和作业稳定性。
下支重轮的固定方式变更为中心固定，增加 下部体稳定性，大大提高底盘结构强度。
采用新型惰轮，结构改善之后用一体铸造式， 简化组装工艺，并提高连接稳定性。
|
工作重量 |
||
|
动臂 |
mm |
3000 |
|
斗杆 |
mm |
1600 |
|
铲斗 |
m³ |
0.12 |
|
履带板 |
mm |
380 |
|
工作重量 |
ton |
5.52 |
|
接地比压 |
kg/c㎡ |
0.28 |
|
外观尺寸及工作范围参数 |
||
|
尾部回转半径 |
（mm） |
1650 |
|
运输高度（到大臂） |
（mm） |
1930 |
|
运输高度（到软管） |
（mm） |
2040 |
|
运输长度 |
（mm） |
5850 |
|
配重离地间隙 |
（mm） |
685 |
|
轮距 |
（mm） |
1990 |
|
履带长度 |
（mm） |
2540 |
|
上部体宽度 |
（mm） |
1860 |
|
机身以上驾驶室高度 |
（mm） |
920 |
|
驾驶室宽度 |
（mm） |
1030 |
|
高度（至驾驶室顶部） |
（mm） |
2590 |
|
下部体宽度 |
（mm） |
1860 |
|
履带板宽度 |
（mm） |
380 |
|
履带高度 |
（mm） |
615 |
|
车身离地间隙 |
（mm） |
360 |
|
最大挖掘距离 |
（mm） |
6135 |
|
在地面的挖掘距离 |
（mm） |
6000 |
|
最大挖掘深度 |
（mm） |
3800 |
|
最大装载高度 |
（mm） |
4110 |
|
最小装载高度 |
（mm） |
1470 |
|
最大挖掘高度 |
（mm） |
5795 |
|
铲斗销轴最大高度 |
（mm） |
4950 |
|
最大垂直壁挖掘深度 |
（mm） |
3125 |
|
最大垂直半径 |
（mm） |
3915 |
|
8英尺平坦地面最大挖掘深度 |
（mm） |
3390 |
|
8英尺平坦地面最小挖掘半径 |
（mm） |
1070 |
|
最小挖掘距离 |
（mm） |
330 |
|
最小回转半径 |
（mm） |
2370 |
|
铲斗伸张角度 |
（°） |
180 |
