概述

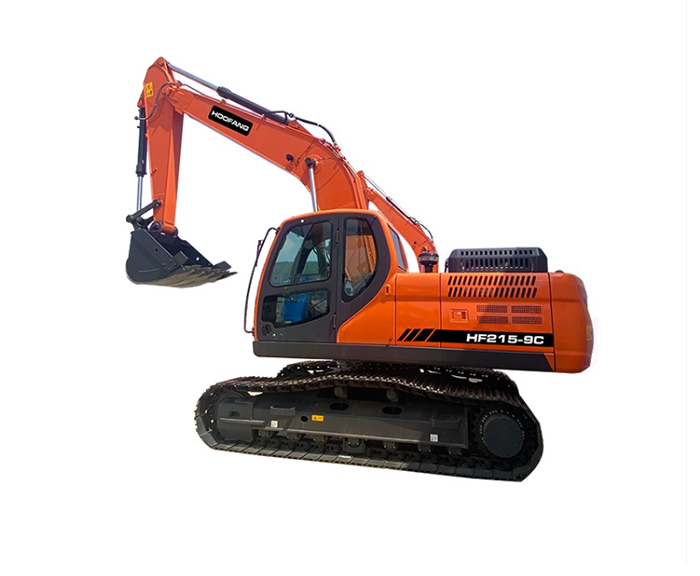

20吨级装备中经济耐久的HF215-9C
精良的制造生产工艺孕育出高耐久性部品生产运营成本为行业内优势，为所有建设工程客户带来高回报。
l 应用范围
普工程，市政、道路工程
l 高效率的液压系统
液压系统整体性能与发动机的输出功率合理匹配，大幅降低能量损失。
l 全自动燃油加热
寒冷地区自动开启燃油加热功能，防止燃油遇冷凝固
l 坚固耐用的前部体
连接部位采用一体式铸造，加强关键部位板厚，优化结构大幅提升了耐久性
l 结构优化的底盘
底盘结构设计优化，提高整体工作稳定性及下部体耐久性。
特点
通过更先进的设计程序及反复严谨的模拟测试，提高可靠性
利用更先进的电脑三维设计，历经多次可靠性测验，延长了装备的使用寿命，为客户创造更高的附加价值。
l 大小臂强化设计
大臂底板一体化设计，减少大小臂焊接点，并改善结构避免应力集中。同时通过关键部位板厚加强，以提高大小臂结构稳定性和耐久性，更能够适应恶劣工况
l 多重油滤系统
三层油滤系统增强燃油过滤性能，提高可靠性，使发动机适应劣质油品能力提升，降低故障率，大幅节约维修费用。
l 结构优化
扩大前部体连接点受力面积，加厚板材，改善制造工艺，由焊接式改为一体铸造式，大大提高了使用寿命
工作重量
动臂
mm
5700
斗杆
mm
2900
铲斗
m³
SAE0.92
履带板
mm
600
工作重量
ton
20.6
接地比压
kpa
45.8
外观尺寸及工作范围参数
尾部回转半径
（mm）
2794
运输高度（至动臂顶部）
（mm）
2891
运输高度（至软管顶部）
（mm）
3005
运输长度
（mm）
9506
运输宽度
（mm）
2800
配重离地间隙
（mm）
1096
总高（至驾驶室顶部）
（mm）
2985
转台宽度
（mm）
2709
驾驶室高度（转台以上）
（mm）
832
驾驶室全宽
（mm）
1008
导向轮和驱动轮中心距离
（mm）
3270
履带长度
（mm）
4060
总宽
（mm）
2800
履带宽度
（mm）
600
履带高度
（mm）
950
最小离地间隙
（mm）
475
最大挖掘距离
（mm）
9873
在地面的最大挖掘距离
（mm）
9699
最大挖掘深度
（mm）
6592
最大装载高度
（mm）
6830
最小装载高度
（mm）
2501
最大挖掘高度
（mm）
9616
铲斗销轴最大高度
（mm）
8274
最大垂直壁挖掘深度
（mm）
3929
最大垂直半径
（mm）
7988
最小挖掘距离
（mm）
562
最小回转半径
（mm）
3560
铲斗伸张角度
（°）
177
8英尺平坦地面最大挖掘深度
（mm）
6411
8英尺平坦地面最小挖掘半径
（mm）
2858
