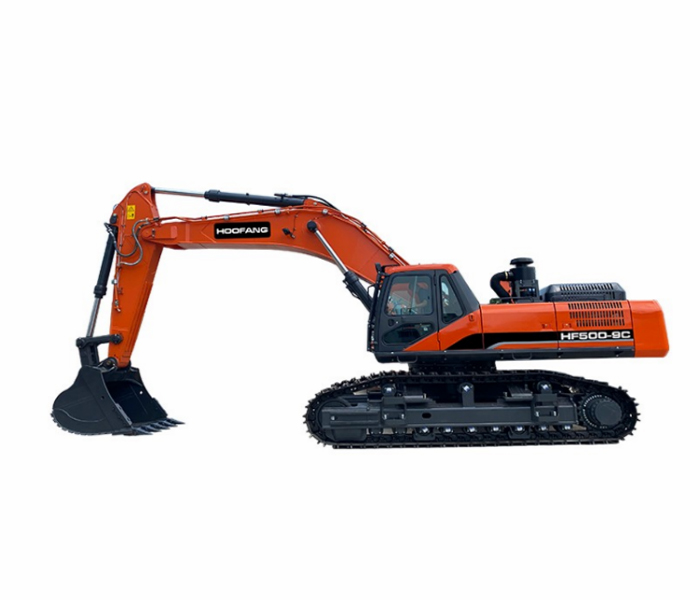

HF500-9C-山东弘方液压科技集团有限公司
21/04/28 12:29:04
概述
中国矿山产业的标杆，高可靠性及耐久性，燃油效率是主要竞争力
时尚大气外观.更有利于租赁
配备可靠的低排放高效发动机，赋予燃油经济性的同时，有效确保装备作业性能。
l 发动机
具备高燃油效率、卓越耐久性，且部品通用性高、维修便利的特点。可满足国家第三阶段排放标准，节能环保。
l 油耗
基于低油耗的设计定位，配备了SPC（智能节油）等节油控制单元，相对于上代产品.油耗降低了10%以上。
l 液压系统
改善液压部品可靠性的同时，提高系统压力及流量.确保强劲性能。
l 适应劣质油品
提高油滤系统的过滤效率，并针对关键部位增加耐磨.耐腐蚀性材料涂层，使其对劣质油品的适应能力大大提高。
l 履带宽度调节
根据使用环境特点调整履带间距.确保作业稳定性的同时.为装备运输提供便利。
l 全自动燃油加热
燃油加热功能采用全自动设计，寒冷地区自动开启。
l 坚固的前部工作装置
针对关键部位增加板材厚度，并应用了先进的制造工艺，提升耐久性。
特点：
采用低油耗的设计理念并配备高效能发动机及液压部品，同时采用先进的SPC（智能节油）模式。有效弥补因不断增长的燃油成本带来的支出成本上升的问题，确保客户收益。根据实际使用环境条件.可自由选择（P.ModeSModeE.Mode）+SPC.六种模式使得燃油效率理想化，有效降低燃油成本。
l DX500LC-9C铲斗斗容（SAE2.4m³），有效确保作业效率DX520LC.9C标配了SAE3.0m'铲斗
复合作业能力优越
l 瞬时增压功能
通过手柄增压按钮，瞬时提升大臂上升速度或提高行走牵引力.以应对复杂工况。
l 回转速度及控制性
同级别优秀的回转扭矩.回转更强劲.有效确保复合作业效率。
l 精巧的回转马达
精巧的回转马达使回转摇摆明显减小 提供更强劲的回转扭矩.从而实现高工作性能。
l 全新的液压泵
配备全新的大容量，高效率的进口液压泵，作业效率大幅提升。同时采用大容量齿轮泵.实现先导操控。
|
工作重量 HF500LC-9C |
|
||
|
动臂 |
mm |
7100 |
|
|
斗杆 |
mm |
3350 |
|
|
铲斗 |
m³ |
SEA2.4 |
|
|
履带板 |
mm |
600 |
|
|
工作重量 |
kg |
49500 |
|
|
接地比压 |
kg/c㎡ |
0.86 |
|
|
工作重量 HF520LC-9C |
|
||
|
动臂 |
mm |
6300 |
|
|
斗杆 |
mm |
2900 |
|
|
铲斗 |
m³ |
SEA3.0 |
|
|
履带板 |
mm |
600 |
|
|
工作重量 |
kg |
50800 |
|
|
接地比压 |
kg/c㎡ |
0.9 |
|
|
外观形状及工作范围尺寸参数 HF500LC-9C |
HF520LC-9C |
||
|
尾部回转半径 |
（mm） |
3800 |
3800 |
|
运输高度（至动臂顶部） |
（mm） |
2580 |
4125 |
|
运输高度（至软管顶部） |
（mm） |
3705 |
4165 |
|
运输长度 |
（mm） |
12230 |
11530 |
|
运输宽度 |
（mm） |
3340 |
3340 |
|
配重离地间隙 |
（mm） |
1460 |
1460 |
|
总高（至驾驶室顶部） |
（mm） |
3350 |
3350 |
|
转台宽度 |
（mm） |
2990 |
2990 |
|
驾驶室高度（转台以上） |
（mm） |
845 |
845 |
|
驾驶室全宽 |
（mm） |
1010 |
1010 |
|
导向轮和驱动轮中心距离 |
（mm） |
4475 |
4475 |
|
履带长度 |
（mm） |
5455 |
5455 |
|
总宽 |
（mm） |
3340/3900** |
3340/3900** |
|
履带宽度 |
（mm） |
600 |
600 |
|
履带高度 |
（mm） |
1305/*1233 |
1305/*1233 |
|
最小离地间隙 |
（mm） |
770 |
770 |
|
最大挖掘距离 |
（mm） |
12055 |
10765 |
|
在地面的最大挖掘距离 |
（mm） |
11865 |
10475 |
|
最大挖掘深度 |
（mm） |
7740 |
6765 |
|
最大装载高度 |
（mm） |
7915 |
6750 |
|
最小装载高度 |
（mm） |
3130 |
2980 |
|
最大挖掘高度 |
（mm） |
10787 |
9705 |
|
铲斗销轴最大高度 |
（mm） |
9690 |
8555 |
|
最大垂直壁挖掘深度 |
（mm） |
4370 |
1155 |
|
最大垂直半径 |
（mm） |
9970 |
10095 |
|
最小挖掘距离 |
（mm） |
840 |
1160 |
|
最小回转半径 |
（mm） |
5210 |
4755 |
|
铲斗伸张角度 |
（°） |
189.1 |
186.2 |
|
8英尺平坦地面最大挖掘深度 |
（mm） |
7635 |
6535 |
|
8英尺平坦地面最小挖掘半径 |
（mm） |
3895 |
3175 |
