概述

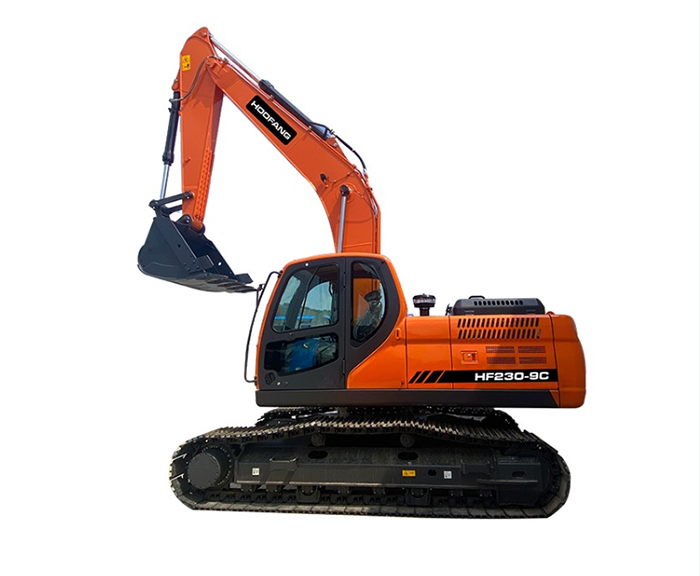

专为重载工况设计的HF230-9C,标配加强型工作装置和1.2m³铲斗,装车专用配 置还可装配1.3m³大铲斗,挖掘力量大,不仅装车能力出众,燃油效率同样出色, 帮助客户提高更多收益。
l 应用范围
矿山，一般工程，市政、道路工程。
l 高效率的液压系统
液压系统整体性能与发动机的输出功率合理匹配，大幅降低能量损失。
l 全自动燃油加热
寒冷地区自动开启燃油加热功能，防止燃油遇冷凝固
l 坚固耐用的前部体
连接部位采用一体式铸造，加强关键部位板厚，优化结构大幅提升了耐久性
l 结构优化的底盘
底盘结构设计优化，提高整体工作稳定性及下部体耐久性。
l 适应劣质优品
提高油滤系统的过滤效率，并针对关键部位增 加耐磨、耐腐蚀性材料涂层,使其对劣质油品的 适应能力大大提高。
特点：
l 强悍的整车作业性能
针对重载型工况进行整车设计.并配备 1.2m，的大铲斗保证快速的作业效率
l 强挖掘能力
强劲的挖掘力，确保坚硬矿山等地区作业更加得心应手。
l 快速的装车作业
快速的大小臂提升速度和下降速度，以及较大的回转扭矩实现快速的装 卸车作业。
l 优秀的作业稳定性
HF230-9C具有宽轨距、长履带等特点.重量分配更合理.使动态、斜坡 作业稳定性更优越，侧面提升力更强,重负荷作业时更稳健.
l 强劲的回转性能
快速的回转加速度和减速度，不仅可以保证快速的作业性能，还能提高操 控性。
l 更强劲的行走驱动能力
更先进的行走装置提供更强劲的行走驱动力,较高的底盘离地间隙,使矿 山等凹凸不平的崎岖地区行走爬坡更顺畅。
|
工作重量 |
||
|
动臂 |
mm |
5700 |
|
斗杆 |
mm |
2900 |
|
铲斗 |
m³ |
1.2 |
|
履带板 |
mm |
600 |
|
工作重量 |
ton |
22.02 |
|
接地比压 |
kpa |
45 |
|
外观尺寸及工作范围参数 |
||
|
尾部回转半径 |
（mm） |
2794 |
|
运输高度（至动臂顶部） |
（mm） |
2950 |
|
运输高度（至软管顶部） |
（mm） |
3065 |
|
运输长度 |
（mm） |
9506 |
|
运输宽度 |
（mm） |
2990 |
|
配重离地间隙 |
（mm） |
1096 |
|
总高（至驾驶室顶部） |
（mm） |
2985 |
|
转台宽度 |
（mm） |
2870 |
|
驾驶室高度（转台以上） |
（mm） |
832 |
|
驾驶室全宽 |
（mm） |
1008 |
|
导向轮和驱动轮中心距离 |
（mm） |
3650 |
|
履带长度 |
（mm） |
4440 |
|
总宽 |
（mm） |
2990 |
|
履带宽度 |
（mm） |
600 |
|
履带高度 |
（mm） |
950 |
|
最小离地间隙 |
（mm） |
475 |
|
最大挖掘距离 |
（mm） |
9873 |
|
在地面的最大挖掘距离 |
（mm） |
9699 |
|
最大挖掘深度 |
（mm） |
6592 |
|
最大装载高度 |
（mm） |
6830 |
|
最小装载高度 |
（mm） |
2501 |
|
最大挖掘高度 |
（mm） |
9616 |
|
铲斗销轴最大高度 |
（mm） |
8274 |
|
最大垂直壁挖掘深度 |
（mm） |
3929 |
|
最大垂直半径 |
（mm） |
7988 |
|
最小挖掘距离 |
（mm） |
562 |
|
最小回转半径 |
（mm） |
3560 |
|
铲斗伸张角度 |
（°） |
177 |
|
8英尺平坦地面最大挖掘深度 |
（mm） |
6411 |
|
8英尺平坦地面最小挖掘半径 |
（mm） |
2858 |
