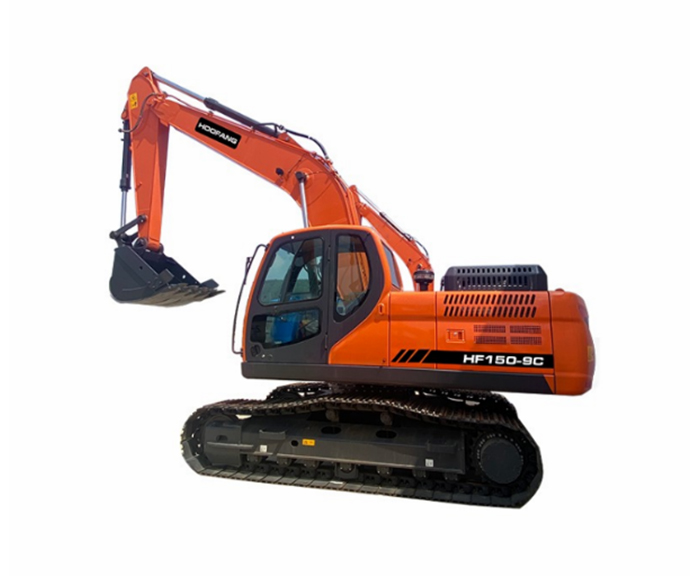

HF150-9C-HONGFANG GROUP
21/04/28 10:04:04
|
Operating Weight |
||
|
Boom/ Swing Arm |
mm |
4600 |
|
Bucket Arm |
mm |
2500 |
|
Bucket |
m³ |
0.53/0.58 |
|
Track Shoes |
mm |
600 |
|
Operating Weight |
ton |
*13.85/14.10 |
|
Ground Pressure |
kg/c㎡ |
*0.35/0.36 |
|
Appearance dimensions and working range parameters |
||
|
Rear Swing Radius |
（mm） |
2200 |
|
Transport height(To Boom) |
（mm） |
2476 |
|
Transport height(To Hose) |
（mm） |
2980 |
|
Transport Length |
（mm） |
7662 |
|
Transport width |
（mm） |
2530 |
|
Counterweight ground clearance |
（mm） |
894 |
|
Total height( To the top of the cab) |
（mm） |
2773 |
|
Turntable width |
（mm） |
2540 |
|
Cab height (Above the turntable) |
（mm） |
832 |
|
Cab Width |
（mm） |
1004 |
|
Center distance between guide wheel and drive wheel |
（mm） |
2780 |
|
Track length |
（mm） |
3495 |
|
Total width |
（mm） |
2590 |
|
Track width |
（mm） |
600 |
|
Track height |
（mm） |
795 |
|
Minimum ground clearance |
（mm） |
410 |
|
Maximum excavation distance |
（mm） |
8305 |
|
Excavation distance on the ground |
（mm） |
8160 |
|
Maximum excavating depth |
（mm） |
5625 |
|
Maximum loading height |
（mm） |
6300 |
|
Minimum loading height |
（mm） |
2175 |
|
Maximum excavating height |
（mm） |
8750 |
|
Maximum height of bucket pin |
（mm） |
7540 |
|
Maximum vertical excavation depth |
（mm） |
4650 |
|
Maximum vertical radius |
（mm） |
5395 |
|
Mini excavation distance |
（mm） |
290 |
|
Minimum turning radius |
（mm） |
2207 |
|
Bucket extension angle |
（°） |
179 |
|
8 feet flat ground maximum excavation depth |
（mm） |
5625 |
|
8 feet flat ground Minimum excavation radius |
（mm） |
2437 |
